2024 T3 aluminiumsrundrør

Det 2024 ekstruderte aluminiumsrunde røret er en høy styrke, hard aluminiumslegeringsprodukt som tilhører al-Cu-MG-serien .

1. materialkomposisjon og standarder



I samsvar med ASTM B221, AMS 4171, og EN 755-2 Internasjonale standarder, 2024- T3 aluminiumsrunde rør har en presisjons-konstruert sammensetning optimalisert for luftfartsapplikasjoner:

Primære elementer:

Kobber (Cu): 3.8-4.9% (skjemaer styrking av al₂cu utfeller)

Magnesium (mg): 1.2-1.8% (forbedrer korrosjonsmotstand)

Mangan (MN): 0.3-0.9% (forbedrer arbeidsherding)

Basismateriale:

Aluminium (AL): større enn eller lik 93,5% (balanse)

Urenhetsgrenser:

Jern (Fe): mindre enn eller lik 0,50%

Silisium (si): mindre enn eller lik 0,50%

Sink (Zn): mindre enn eller lik 0,25%

Titan (ti): mindre enn eller lik 0,15%

Tredjeparts validering gjennom NORSOK M650 Kjemisk verifisering sikrer at Batch-to-Batch-konsistens . Det nøyaktige Cu/Mg-forholdet (2 {{7} }4: BMS 7-260 og Airbus Aims 05-01-005 Aerospace -spesifikasjoner.



2. Styrkeytelse



2024- T3 demonstrerer eksepsjonelle styrke-til-vekt-forhold som er kritiske for høyspenningsapplikasjoner:

Eiendom

Verdi

Teststandard

Strekkstyrke (RM)

440-485 mpa

ASTM E8

Avkastningsstyrke (RP0.2)

290-345 mpa

ASTM E8

Skjærstyrke

283 MPa

ASTM B769

Trykkende utbytte

275 MPa

ASTM E9

Bære styrke

580 MPa (E/D =1.5)

ASTM E238

Utmattelse utholdenhet (5 × 10⁸ sykluser)

138 MPa

R . r . moore test

Brudd seighet (KIC)

28 mpa√m

ASTM E399



Legeringen opprettholder:

85% av romtemperaturstyrken ved 120 grader

Hakk følsomhetsforhold på 1,25 (KT =3)

27% høyere syklisk stresskapasitet enn 6061- T6

Fullt reversibel stressgrense: 125 MPa (r =-1)



3. varmebehandlingstilstand



T3 Temper -sekvensen innebærer nøyaktig kontrollerte prosesseringstrinn:

Løsningsbehandling:

495 grader ± 5 grad for 20-30 minutter (-faseoppløsning)

Atmosfærestyrte ovner med ± 3 graders enhetlighet

Slukking:

Rapid water quenching (>200 grader /SEC -avkjølingshastighet)

Tid mellom ovn og slukkanker:<15 seconds

Kaldt arbeid:

3-5% reduksjon via pilgering eller strekkretting

Strekkhastighet kontrollert ved 0.5-2% per minutt

Naturlig aldring:

Minimum 96-120 timer ved 25 grader

Relativ fuktighet<65%

Resulterende mikrostruktur:

Kornstørrelse: ASTM 6-7 (15-30 μm)

S '(al₂cumg) utfelling distribusjon

Dislokasjonstetthet: 10⁰/cm²

Omkrystalliseringsterskel: 260 grad

Etterdannende varmebehandling over 100 grader er forbudt på grunn av følsomhet for slukking og risiko for foretrukket nedbør ved korngrenser .



4. Dimensjoner og tilpasning



Produsert for å møte luftfartsdimensjonale toleranser:

Parameter

Standardområde

Presisjonstoleranse

Tilpassede alternativer

Ytre diameter

10-200 mm

±0.05mm (>50mm OD)

Ikke-runde profiler

Veggtykkelse

1.0-15 mm

± 5% vekt

Avsmalnede vegger

Lengde

1-6 m

+0/-0.5 mm

Opptil 12m

Retthet

-

0 . 3mm/m maks.

± 0,1 mm/m

Ovalitet

-

Mindre enn eller lik 0,5% tir

0,2% tir

Vinkelrett

-

Mindre enn eller lik 0,5 grad

Mindre enn eller lik 0,1 grad



Behandlingsalternativer:

Kutting: CNC slipesaging (± 0,1 mm) eller EDM

Overflating for å bære passform (RA<0.4μm)

CNC enddannende for komplekse felles geometrier

Passivasjon per mil-std -753 c



5. Korrosjonsmotstandsegenskaper



Miljøprestasjonsvurderinger

Miljø

Eksponeringsvurdering

Levetid*

Beskyttelsesanbefaling

Marine Splash Zone

Dårlig (250 timer sst)

2-3 år

Mil-a -8625 type i anodiser

Industrial Atmos .

Moderat (500 timer)

5-8 år

PEO -belegg

Landlig atmosfære

Bra (1000 timer)

10+ år

PVDF -belegg

Alclad versjon

Glimrende

20+ år

5% kledd lag



*Med riktig overflatebeskyttelse

Beskyttelsessystemer:

Anodisering:

Kromsyre (type I): 8-12 μm tykkelse

Svovelsyre (type II): 15-25 μm tykkelse

Belegg:

Plasma elektrolytisk oksidasjon: 50-70 μm keramisk lag (400-600 hv)

Epoxy-Polyurethane: 120μm DFT (>2000 timer salt spray)

Katodisk beskyttelse: Sinkrike primere (85% Zn-innhold)



6. maskinbarhetsegenskaper



Optimaliseringsparametere

Operasjon

Verktøymateriale

Hastighet (m/min)

Feed (MM/Rev)

Merknader

Snu

Karbid K20

150-250

0.12-0.20

7 graders positiv rake

Fresing

Karbid K10

200-400

0.05-0.15

Klatre fresing kreves

Boring

Tialn belagt

30-40

0.03-0.08

135 graders poengvinkel

Tapping

HSS-Co5

8-12

Pitch matchet

Bruk UNJ Trådform



Ytelsesmålinger:

Maskinbarhetsindeks: 70% (baseline: 2011- t 3=100%)

Surface Roughess: RA 0,8μm oppnåelig

Chip control: Requires HP coolant >70 bar

Verktøyets forventet levetid: 30 minutter kontinuerlig skjæring

Termisk deformasjon:<0.05mm at 80°C



7. sveisbarhet og sammenføyningsmetoder



Fusjonssveising anbefales ikke
HAZ Cracking -følsomhet overstiger 80% (AWS D1 . 2). Godkjente alternativer:

Friksjon Stir Welding (FSW)

Verktøyrotasjon: 800-1, 200 o / min

Traversehastighet: 60-150 mm/min

Skulderdiameter: 1,2 × veggtykkelse

Z-Force Control: 8-15 kN

Limbinding

Strukturelle epoksyer: FM73 eller EA9394 (større enn eller lik 20MPa -skjær)

Surface Prep: Chromate Conversion Coating (Mil-C -5541)

Herdesyklus: 120 grader /2 timer under 50 kpa trykk

Mekanisk festing

Hi-Lok Pins: Skjærstyrke 65KN (6mm Ø)

Rivetavstand: større enn eller lik 4 × diameter kantavstand

Sikkerhetsskade Eksklusjonssone: 1,5 × festediameter



8. fysiske egenskaper



Eiendom

Verdi

Teststandard

Tetthet

2,78 g/cm³

ASTM B311

Termisk ledningsevne (100 grader)

121 W/m·K

ASTM E1461

Cte (20-100 grad)

23,2 μm/m · grad

ASTM E228

Elektrisk resistivitet

50 nΩ·m

ASTM B193

Elastisitetsmodul

73.1 GPA

ASTM E111

Spesifikk varme (25 grader)

875 J/kg · k

ASTM E1269

Latent fusjonsvarme

390 kJ/kg

-

Omkrystalliseringstemp

260 grad

-



9. overflatekvalitetsstandarder



Sømløs konstruksjon: Ingen langsgående sveiselinjer

Overflatefinish: RA mindre enn eller lik 0,8μm (Mill Finish), polskelig til RA 0,1μm

Visuell inspeksjon: Per AMS 2771 Klasse A

Feilbegrensninger:

No inclusions >0,3 mm (ASTM B557)

Riper<0.05mm depth

Die linjer ikke over 0,1μm ra

Rengjøringsprotokoller:

Ultrasonic degasing (AMS 2646)

Syreetsing for limbindinger



10. sertifiseringer og testing



Ikke-destruktiv testing

Ultrasonic: Level B (EN 1714) detecting flaws >0,8 mm

Eddy Current: ASTM E309 (0,5 mm følsomhet)

Dye Penetrant: ASME seksjon V Artikkel 6

Hydrostatisk: 50MPa testtrykk i 30 sekunder

Mekanisk testing

Strekk: ASTM E8 ved flere temperaturer

Hardhet: Rockwell B Scale (ASTM E18)

Impact: Charpy V-Notch at -65 grad (min . 4 j)

Sertifiseringer

NADCAP AC7117 (Materialtesting)

AS9100 Aerospace -kvalitet

PED 2014/68/EU Kategori IV

ISO 9001: 2015 Kvalitetsstyring

Aerospace -applikasjoner: Landingsutstyrskomponenter, missilveiledningssystemer, aktuatorhus, hydrauliske linjer og vingesparforsterkninger der styrke-til-vekt-forhold er kritisk .

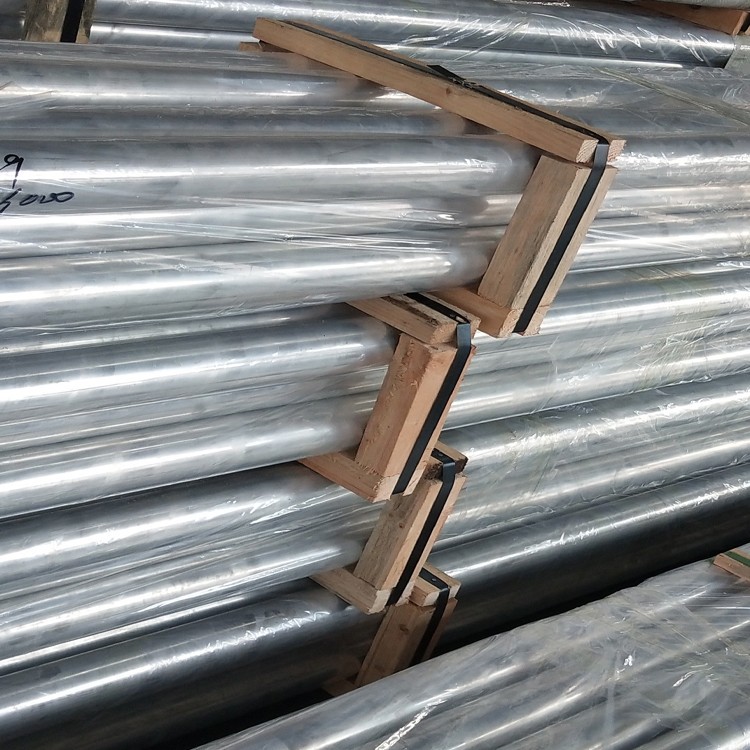

Emballasje: VCI Paper + Double Layer PE-film med tørkemiddel, ISPM 15 kompatible trekasser . Standard ledetid: 8 uker .
