1/2

<< /span>

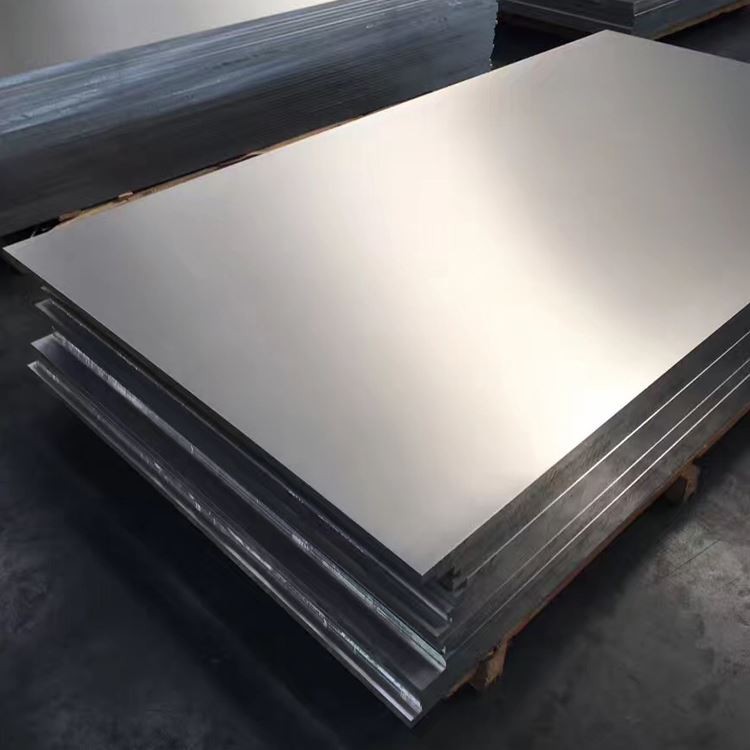

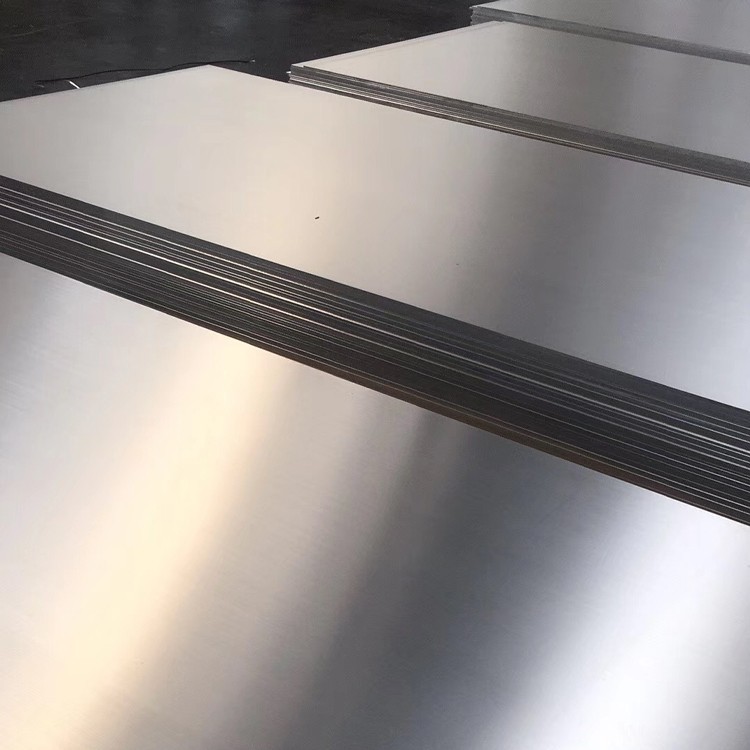

5052 Aluminiumsplate

5052 Aluminiumsplate er den mest brukte rustsikre aluminium . Denne legeringen har høy styrke, spesielt utmattelsesmotstand: høy plastisitet og korrosjonsmotstand, god plastisitet under semi -kaldt arbeidsherding, lav plastisitet under kaldt arbeidsherding, god korrosjonsresistens, god sveisbarhet og kan være .}}}}}}}}}}}}}

Sende bookingforespørsel

1. materialkomposisjon og produksjonsprosess

5052 Aluminiumslegering (ASTM B209, AMS 4002) har et magnesium-krom legeringssystem optimalisert for korrosjonsmotstand og formbarhet:

Legeringskjemi:

Magnesium (mg): 2.2-2.8% (Løsningsstyrke)

Krom (CR): 0.15-0.35% (korrosjonsmotstand)

Jern (Fe): mindre enn eller lik 0,40% maks

Silisium (SI): mindre enn eller lik 0,25% maks

Kobber (Cu): mindre enn eller lik 0,10% maks

Basismateriale:

Aluminium (AL): større enn eller lik 96,7% (balanse)

Sporelementer:

Sink (Zn): mindre enn eller lik 0,10% maks

Mangan (MN): Mindre enn eller lik 0,10% maks

Titan (ti): mindre enn eller lik 0,15% maks

Avansert produksjonsprosess:

Kontinuerlig støping: 680-720 grad smeltet metalltemperatur

Hot Rolling: Innledende reduksjon ved 450-510 grad

Cold Rolling: Endelig reduksjon av måler (30-80% reduksjon)

Stabiliseringsbehandling:

H32: litt belastning herdet + stabilisert

H34: middels stamme herdet + stabilisert

H38: Hard belastning herdet + stabilisert

Overflatebehandling: Millfinish, børstede eller pregede alternativer

Sertifisert til ASME SB209 og EN 485 standarder med full sporbarhetsdokumentasjon .

2. Mekaniske egenskaper etter temperamenttilstand

Eiendom	O temperament	H32 temperament	H34 temperament	Teststandard
Ultimate strekkfasthet	170-215 mpa	230-265 mpa	260-290 mpa	ASTM B557
Avkastningsstyrke (RP0.2)	65-105 mpa	195-215 mpa	220-240 mpa	ASTM B557
Forlengelse (%)	18-25%	8-14%	6-10%	ASTM B557
Skjærstyrke	125-145 mpa	155-175 mpa	170-190 mpa	ASTM B831
Bære styrke	310-350 mpa	440-480 mpa	480-520 mpa	ASTM E238
Utmattelsesstyrke (10⁷)	90-115 mpa	110-135 mpa	120-145 mpa	ASTM E466
Hardness (Brinell)	47-52 hb	60-68 hb	68-75 hb	ASTM E10
Påvirke seighet	25-30 J	20-24 J	15-20 J	ASTM E23

3. varmebehandling og mikrostrukturkontroll

Belastningsherdingsmekanisme:

Kald rullende reduksjon bestemmer endelige egenskaper:

H32: 8-15% reduksjon

H34: 15-22% reduksjon

H38: 30-40% reduksjon

Stabiliseringsbehandling: 120-160 grad for 1-3 timer

Mikrostrukturelle egenskaper:

Kornstørrelse: ASTM 5-6 (40-60 μm)

Dispersoid faser:

Al₃mg₂ partikler (2-5 nm)

Al₇cr utfeller (10-30 nm)

Dislokasjonstetthet:

O Temper: 1 × 10⁸/cm²

H38 Temper: 6 × 10⁰/cm²

Teksturkomponenter: sterk messing {110}<112>

Omkrystalliseringsfraksjon: Fullt omkrystallisert i o temperament

4. dimensjonale spesifikasjoner for plate

Parameter	Standardområde	Presisjonstoleranse	Spesielle evner
Tykkelse	0.5-150 mm	± 1-3% (varierer etter måler)	Opptil 200 mm
Bredde	1000-3000 mm	± 5-15 mm	Opptil 4500 mm
Lengde	2000-12000 mm	± 10-30 mm	Opptil 18, 000 mm
Flathet	5-15 mm/m	1-3 mm/m (presisjon)	-
Overflateuhet	0.4-1.2 μm ra	0.2-0.4 μm ra (polert)	Speilfinish
Kanttilstand	Mill Edge	Kvadrat eller skrå	CNC kantprofilering

Dannende evner:

Strekkforming: Opptil 30% forlengelse

Dyp tegning: ldr av 1.8-2.2

Hydroforming: komplekse former

Bremsedannelse: Minimum Bend Radius 1T (O Temper)

Rullforming: Kontinuerlige profiler

5. Korrosjonsmotstandsytelse

Miljø	Ytelsesvurdering	Korrosjonsrate	Beskyttelsesmetoder
Sjøvann nedsenking	Glimrende	<0.002 mm/year	Alodine 1200 -talls konvertering
Kystatmosfære	Glimrende	0.001-0.003 mm/år	Malingssystemer
Kjemisk eksponering	Bra	0.01-0.1 mm/år	PVDF -belegg
Automotive salt spray	Glimrende	ASTM B117 Rating a	Forbehandling av e-frakk
Stresskorrosjon	Glimrende	SCC threshold >50mpa	-

Alternativer for overflatebehandling:

Mill Finish: Standard Protective Film

Anodisering: Dekorativ eller hard frakk

Pulverbelegg: Flere fargealternativer

PVDF -belegg: Overlegen værmotstand

Kromatkonvertering: Alodine 600 -serien

Pregede overflater: diamant eller lineære mønstre

6. Maskin- og fabrikasjonsegenskaper

Operasjon	Verktøymateriale	Anbefalte parametere	Kvalitetsutgang
Vannjetskjæring	Høyt trykk	3500-4000 bar, 8-15 mm/min	± 0.1-0.3 mm
Laserskjæring	Fiberlaser	3-6 kw kraft, 5-20 m/min	Ra 3-8 μm
Ruting	Karbidverktøy	3000-5000 rpm, 1500-3000 mm/min	Burrfrie kanter
Stansing	HSS -verktøy	60-100 Stryk/min	IT12 Toleranse
Blanking	D2 verktøystål	Klaring 8-12% materiale tykt	Minimum 1,5 t radius

Fabrikasjonsfordeler:

Sveisbarhet: Utmerket uten forvarming

Skjærbarhet: Lav verktøy Slitasjehastighet

Formabilitet: Høy duktilitet i glødet tilstand

Joinability: Kompatibel med alle standardmetoder

Polishability: Utmerkede overflatebehandlingsegenskaper

7. sveising og sammenføyningsteknologi

Optimale sveiseprosesser:

Gasmetallbue sveising (GMAW):

Wire: ER5356 eller ER5556

Skjermingsgass: argon eller ar +25%han

Tungsten Inert Gas (GTAW):

Elektrode: eWth -2 (2% thorium)

Gasstrøm: 12-18 l/min

Motstandsflekksveising:

Trykk: 2.5-4.0 kn

Tid: 0.2-0.5 sek

Spesialisert sammenføyningsmetoder:

Limbinding:

Epoxy Structural: 15-25 MPA

Metakrylat: 12-20 mpa

Mekanisk festing:

Selvpiercing nagler

Blinde nagler

Klinjeteknologi

Loddingssystemer:

Aluminium-silisiumfyllingsmetaller

Ovn eller fakkel lodding

8. Fysiske egenskaper for ingeniørdesign

Eiendom	Verdi	Design betydning
Tetthet	2,68 g/cm³	Lett fordel
Youngs modul	70.3 GPA	Stivhet i design
Poissons forhold	0.33	Stressfordeling
Cte (20-100 grad)	23,8 μm/m · grad	Termisk ekspansjon
Termisk konduktivitet	138 W/m·K	Varmeoverføringsevne
Elektrisk konduktivitet	35% IACS	Elektriske applikasjoner
Smelteområde	605-650 grad	Behandlingssikkerhetsmargin
Magnetisk permeabilitet	<1.01	Elektromagnetisk nøytralitet

9. kvalitetskontroll og sertifisering

Omfattende testprotokoll:

Kjemisk analyse: Optisk emisjonsspektroskopi

Mekanisk testing: Batch/Lot -sertifisering

Korrosjonstesting:

ASTM G67 for intergranulær korrosjon

ASTM G85 for salt spray

Ikke-destruktiv testing:

Ultrasonic skanning (ASTM B594)

Eddy Current Examination

Overflatekvalitetsinspeksjon:

Visuelt per ASTM B209

Profilometermåling

Sertifisering og etterlevelse:

ISO 9001: 2015 Kvalitetssystem

AS9100 Aerospace -sertifisering

NADCAP spesiell prosessering

ROHS & Reach Compliance

Marine klassifisering: ABS, DNV, LR

FDA -samsvar for matkontakt

10. Industrielle applikasjoner og håndtering

Primærapplikasjonssektorer:

Marine komponenter og overbygg

Transportgulv og paneler

Arkitektoniske kledningssystemer

Kjemisk prosessutstyr

Mat- og drikkebehandling

Elektriske innhegninger

HVAC -kanalarbeid

Automotive kroppspaneler

Håndtering og lagringsprotokoller:

Beskyttende film: PE eller kjæledyrbelegg

Lagringsorientering: vertikal eller flat

Stabling: Treseparatorer hvert lag

Lifting: Wide belt slings (>150mm)

Miljøkontroll:<70% humidity

Emballasje: Tørkemiddelbelastede systemer

Transportkrav:

Værbestandig dekke

Kantbeskyttelsessystemer

Ikke-metallisk blokkering

Cradle støtter for plater

ISO -beholderspesifikasjoner

Populære tags: 5052 Aluminiumsplate, Kina 5052 Produsenter av aluminiumsplate, leverandører, fabrikk
